Sentry-Mixly

Sentry-Mixly 库是一个专门为 Mixly 图形化编程打造的驱动库，适用于 Sentry 系列产品。

开发环境安装

  1. 根据系统下载对应 Mixly-v1.1.5

  2. 下载 Sentry-Mixly .zip 库

  3. 将步骤 2 中的 .zip 库解压

  4. 打开 Mixly，点击 导入库 > 本地导入

  5. 找到步骤 3 中解压文件夹下的 Sentry.xml 文件，加载库

  6. 如右下角出现 Sentry 的图标，即表示导入成功

例程

Mixly 例程在库的第三栏 算法示例，点开即有每种算法调用的基础方法。

../../_images/mixly_sentry_examples.png

模块介绍

  1. 初始化 Sentry

    ../../_images/mixly_sentry_init.png

    • 参数 1：端口类型

    • 参数 2：Sentry 设备地址

  2. 开启/关闭算法

    ../../_images/mixly_sentry_vision_begin.png

    • 参数 1：启用/关闭算法

    • 参数 2：算法类型

  3. 获取算法检测到的结果数量

    ../../_images/mixy_sentry_get_status.png

    • 参数 1：算法类型

    • 返回：算法检测到的结果数量

  4. 获取算法检测到的物体位置

    ../../_images/mixly_sentry_get_value.png ../../_images/mixly_sentry_color_get_value.png ../../_images/mixly_sentry_qrcode_get_value.png.png

    • 参数 1：算法类型

    • 参数 2：需要获取的值的类型

    • 参数 3：多个算法结果的 ID 号

    • 返回：对应类型算法检测到结果的值

    Attention

    需要先执行块 获取算法检测到的结果数量 ，该模块相关信息才会被更新

  5. 获取二维码算法识别到的字符串

    ../../_images/mixly_sentry_get_qrcode_string.png

    • 返回：二维码算法识别到的字符串

    Attention

    需要先执行块 获取算法检测到的结果数量 ，该模块相关信息才会被更新

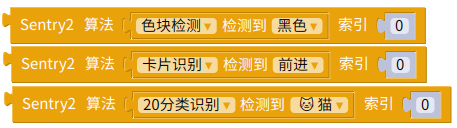

  6. 检查识别到的标签是否属于某类别

    ../../_images/mixly_sentry_check_label.png

    • 参数 1：算法类型

    • 参数 2：对应的类别

    • 参数 3：多个算法结果的 ID 号

    • 返回： 是 或者 否

    Attention

    需要先执行块 获取算法检测到的结果数量 ，该模块相关信息才会被更新
